DIN型船用德標旋塞閥
旋塞閥是 一種快速開關的直通閥,由于旋密封面之間運動帶有擦拭作用,而在全開時可完全防止與流動介質的接觸,故它通常也能用于帶懸浮顆粒的介質。它的另一個重要特性是它易于適應多通道結構,以致一個閥可以獲得兩個、三個,甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
旋塞閥是 一種快速開關的直通閥,由于旋密封面之間運動帶有擦拭作用,而在全開時可完全防止與流動介質的接觸,故它通常也能用于帶懸浮顆粒的介質。它的另一個重要特性是它易于適應多通道結構,以致一個閥可以獲得兩個、三個,甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
旋塞閥工作原理
用帶通孔的塞體作為啟閉件的閥門。塞體隨 閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱為“考克”。旋塞閥的塞體多為圓錐體（也有圓柱體），與閥體的圓錐孔面配合組成密封副。旋塞閥是使用最早的一種閥門，結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封，所以密封性較差，啟閉力大，容易磨損，通常只能用于低壓（不高于1兆帕）和小口徑（小于100毫米）的場合。旋塞閥分類
按結構形式可分為緊定式旋塞閥、自封式旋塞閥、旋塞閥和注油式旋塞閥四種。按通道形式分，可分為直通式旋塞閥、三通式旋塞閥和四通式旋塞閥三種。還有卡套式旋塞閥。 旋塞閥按用途分類包括：軟密封旋塞閥，油潤滑硬密封旋塞閥，提升式旋塞閥，三通和四通式旋塞閥。旋塞閥軟密封
軟密封旋塞閥常用于腐蝕性、劇毒及高危害介質等苛刻環境，嚴格禁泄漏的場合，以及閥門材料不會對介質形成污染的場合。閥體可根據工作介質選用碳鋼、合金鋼及不銹鋼材料。旋塞閥油潤滑硬密封
油潤滑硬密封旋塞閥可分為常規油潤滑旋塞閥和壓力平衡式旋塞閥。特制的潤滑脂從塞體頂部注入閥體錐孔與塞體之間，形成油膜以減小閥門啟閉力矩，提高密封性和使用壽命。其工作壓力可達64MPa，最高工作溫度可達325度，最大口徑可達600mm。旋塞閥提升式
提升式旋塞閥有多種結構形式， 提升式旋塞閥按密封面的材料分為軟密封和硬密封兩種。其基本原理時為開啟時使旋塞上升，旋塞再轉動90度到閥門全開過程能減少與閥體密封面的摩擦力；關閉閥門時使旋塞轉動90度至關閉位置后再下降與閥體密封面接觸達到密封。旋塞閥三通和四通式

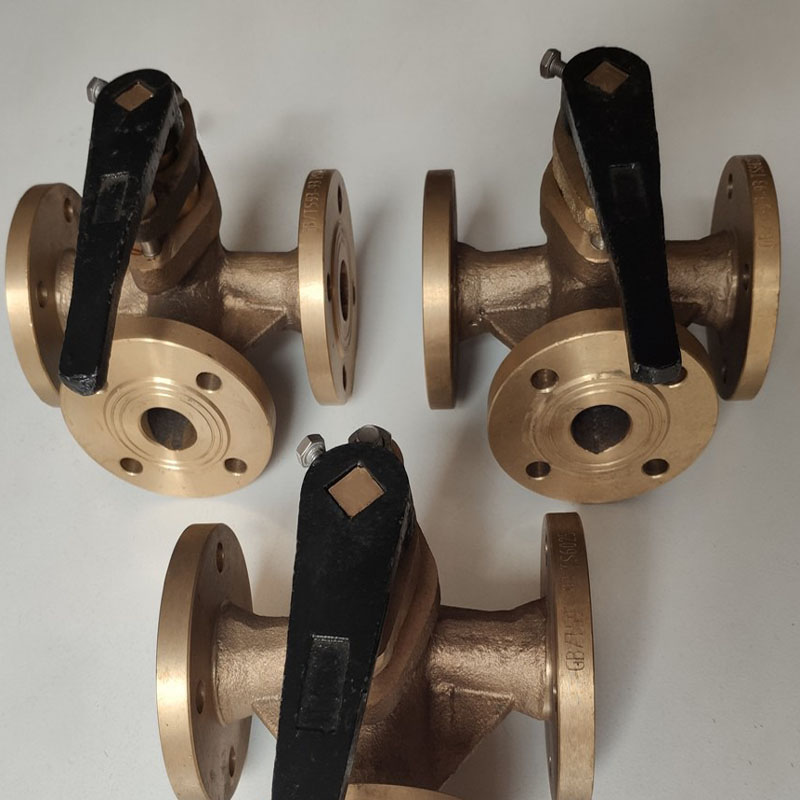

三通和四通式旋塞閥適用于滬工裝置中，改變介質流動方向或進行介質分配的場合。按照使用工況的要求，可選擇軟密封襯套或軟密封，硬密封提升式旋塞閥。船用德標旋塞閥實物圖

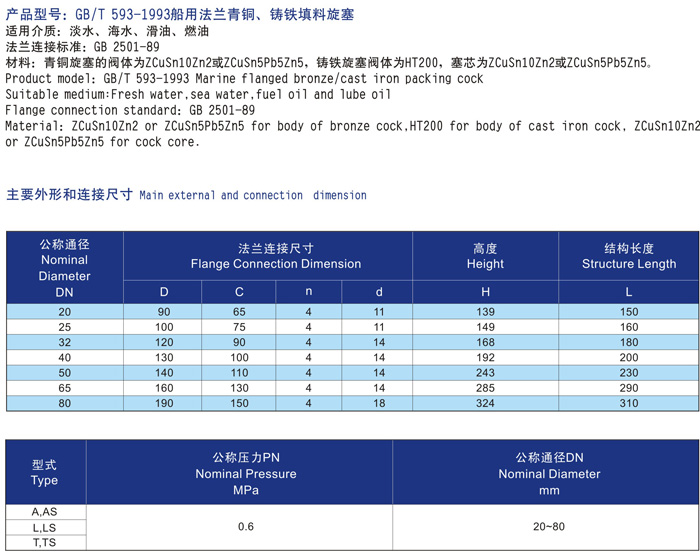

船用德標旋塞閥結構圖與尺寸表
