J41H德標截止閥
J41H德標截止閥適用于公稱壓力PN1.6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
| 產品名稱： | 德標截止閥 | 產品型號： | J41H |
| 公稱通徑： | DN15～DN300 | 結構形式： | 截止式 |
| 公稱壓力： | 1.6MPa～4.0MPa | 連接方式： | 焊接、法蘭 |
| 適用溫度： | -29ºC～+550ºC | 驅動方式： | 手輪、傘齒輪 |
| 閥體材質： | WCB、碳鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體 | 生產廠家： | 上海承質閥門制造有限公司 |
產品說明
J41H德標截止閥適用于公稱壓力PN1.6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。技術規范
制造標準: DIN EN13709-2003結構長度: DIN EN1092-1:2002
法蘭標準: DN EN 588-1:1995
試驗標準: DIN EN12266:2003
產品特點
結構簡單，制造和維修比較方便。1、工作行程小，啟閉時間短。
2、密封性好，密封面間磨擦力小，壽命較長。
3、零件材料，法蘭和對焊尺寸，可根據實際工況選配，能滿足各種工程需要。
注意事項
1、流體阻力大，開啟和關閉時所需力矩較大。2、不適用于帶顆粒，粘度較大，易結焦的介質。
3、調節性能較差，無需維護的條件。
主要零部件材質
| 閥體/閥蓋 | 閥桿 | 閥瓣 | 螺栓 | 螺母 | 填料Packing | 墊片Gasket |
| GG25 | 13Cr | GG25 | B7 | 2H | 石墨 | 石墨+304 |
| WCB | 13Cr | WCB | B7 | 2H | 石墨 | 石墨+304 |
| CF8 | F304 | CF8 | B8 | 8 |
石墨 石墨 |
石墨+304 石墨+304 |
| CF8M | F316 | CF8M | B8 | 8 | 石墨 | 石墨+304 |
性能規范
| 公稱壓力(MPa) | 殼體試驗壓力(Mpa) | 密封壓力試驗(Mpa) | 適用溫度(℃) | 適用介質 |
| 1.6 | 2.4 | 1.76 |
HT:-10~300℃ CS:-29~425℃ SS:-59~540℃ |
水 蒸汽 油品 |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 |

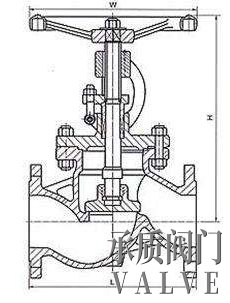

外形結構圖
主要外形尺寸
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | PN16 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| PN25 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | |
| PN40 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | |
| H | PN16 | 190 | 190 | 195 | 210 | 220 | 230 | 255 | 270 | 360 | 380 | 415 | 530 | 665 | 932 | 992 | 1205 |
| PN25 | 190 | 190 | 195 | 210 | 220 | 230 | 255 | 270 | 360 | 380 | 427 | 545 | 675 | 940 | 1055 | 1213 | |
| PN40 | 190 | 190 | 195 | 210 | 220 | 230 | 255 | 270 | 360 | 380 | 436 | 562 | 683 | 952 | 1065 | 1225 | |
| W | PN16 | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 550 | 600 | 650 |
| PN25 | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 550 | 600 | 650 | |
| PN40 | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 550 | 600 | 650 | |
J41H德標截止閥實物圖
|
聲明：【J41H德標截止閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的J41H德標截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
