Z41TC耐磨陶瓷閘閥
Z41TC耐磨陶瓷閘閥、氣動陶瓷閘閥、電動陶瓷閘閥閘板、閥座密封面采用工程陶瓷材料的先進工藝研制開發制造而成，耐磨、耐沖刷、抗擦傷性能特強，其使用壽命比普通合金材質密封面高10倍以上。采用高性能填料，密封可靠、性能優良、造型美觀。傳動方式有手動、齒輪傳動、電動、氣動等，滿足各種工程需要及用戶要求。
Z41TC耐磨陶瓷閘閥、氣動陶瓷閘閥、電動陶瓷閘閥閘板、閥座密封面采用工程陶瓷材料的先進工藝研制開發制造而成，耐磨、耐沖刷、抗擦傷性能特強，其使用壽命比普通合金材質密封面高10倍以上。采用高性能填料，密封可靠、性能優良、造型美觀。傳動方式有手動、齒輪傳動、電動、氣動等，滿足各種工程需要及用戶要求。
| 產品名稱： | 耐磨陶瓷閘閥 | 產品型號： | Z41TC |
| 公稱通徑： | DN50～DN500 | 結構形式： | 閘板式 |
| 公稱壓力： | 1.6Mpa～6.4Mpa | 連接方式： | 法蘭 |
| 適用溫度： | -20ºC～+150ºC～600ºC | 驅動方式： | 手動、電動、氣動 |
| 閥體材質： | WCB、鑄鋼、碳鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 干灰、石灰、漿液 | 生產廠家： | 上海承質閥門制造有限公司 |
產品說明
Z41TC耐磨陶瓷閘閥閘板、閥座密封面采用工程陶瓷材料的先進工藝研制開發制造而成，耐磨、耐沖刷、抗擦傷性能特強，其使用壽命比普通合金材質密封面高10倍以上。采用高性能填料，密封可靠、性能優良、造型美觀。傳動方式有手動、齒輪傳動、電動、氣動等，滿足各種工程需要及用戶要求。主要性能規范
| 型號 | 公稱壓力 | 試驗壓力 | 工作溫度 | 適用介質 | |
| （Mpa） | 強度 | 密封（液） | |||
| Z41TC | 1.6 | 2.4 | 1.8 | ≤350℃ | 液體、灰、固體等介質 |
| 2.5 | 3.8 | 2.8 | ≤200℃ | ||
| 4.0 | 6.0 | 4.4 | |||
| 6.4 | 9.6 | 7.0 | |||
主要零件材料
| 零件名稱 | 材 料 編 號 | ||
| 閥體 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 閥蓋 | WCB | ZGCr5Mo | ZG1CR18NI9Ti |
| 閥板 | WCB+工程陶瓷 | ZGCr5Mo+工程陶瓷 | ZG1Cr18Ni9Ti+工程陶瓷 |
| 閥座 | 工程陶瓷 | 工程陶瓷 | 工程陶瓷 |
| 閥桿 | 2Cr13 | 25Cr2Mov | 1Cr18Ni9Ti |
| 閥桿螺母 | ZCuA110Fe3 | ZCu110Fe3 | ZCuA110Fe3 |
主要連接尺寸PN1.6-2.5MPa
| 公稱壓力 | 公稱通徑 | 尺寸 | |||||||
| PN（MPa） | DN（mm） | L | D | D1 | D2 | b-f | Z-φd | H | Do |
| 1.6 | 50 | 250 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 240 | |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 280 | |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 300 | |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 320 | |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 671 | 360 | |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 818 | 400 | |
| 250 | 450 | 405 | 335 | 320 | 30-3 | 12-25 | 969 | 450 | |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1145 | 560 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-25 | 1280 | 640 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-30 | 1452 | 640 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 20-30 | 1541 | 720 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-34 | 1676 | 720 | |
| 2.5 | 50 | 250 | 160 | 125 | 100 | 20-3 | 4-18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-18 | 373 | 240 | |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-18 | 435 | 280 | |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-23 | 500 | 300 | |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-25 | 614 | 320 | |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-25 | 674 | 360 | |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-25 | 818 | 400 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-30 | 969 | 450 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-30 | 1145 | 560 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-34 | 1280 | 640 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-34 | 1452 | 640 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-34 | 1541 | 720 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-41 | 1676 | 720 | |

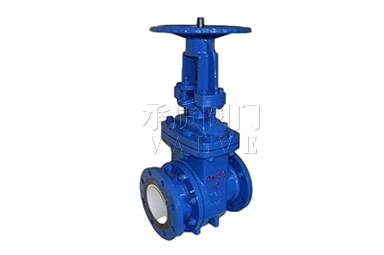

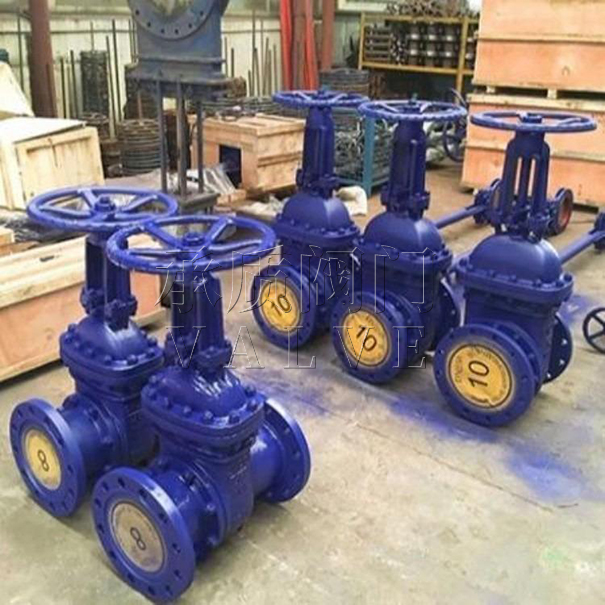

Z41TC耐磨陶瓷閘閥實物圖
|
聲明：【耐磨陶瓷閘閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的耐磨陶瓷閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
